Linia de producție a soluției de sticlă PP IV

Scurta introducere:

Linia automată de producție a soluției IV pentru sticle IV include 3 seturi de echipamente, mașină de injecție Preform / Hanger, mașină de suflat sticle, mașină de spălat-umplut-sigilat. Linia de producție are caracteristica automată, umanizată și inteligentă, cu performanțe stabile și întreținere rapidă și simplă. Eficiență ridicată a producției și costuri reduse de producție, cu produs de înaltă calitate, care este cea mai bună alegere pentru sticla de plastic cu soluție IV.


Detaliile produsului

Etichete de produs

Linia de producție a soluției de sticlă PP IV

Mașină de injecție Preform / Hanger

+ Mașină de suflat sticle

+ Mașină de spălat-umplut-sigilat

Introducere

Linia automată de producție a soluției IV pentru sticle IV include 3 seturi de echipamente, mașină de injecție Preform / Hanger, mașină de suflat sticle, mașină de spălat-umplut-sigilat. Linia de producție are caracteristica automată, umanizată și inteligentă, cu performanțe stabile și întreținere rapidă și simplă. Eficiență ridicată a producției și costuri reduse de producție, cu produs de înaltă calitate, care este cea mai bună alegere pentru sticla de plastic cu soluție IV.

Video produs

Cerere

Poate fi aplicat pe o pungă moale non-PVC de 50-5000 ml pentru soluție generală, soluție specială, soluție de dializă, nutriție parenterală, antibiotice, soluție de irigare și dezinfectant etc.

1

Mașină de suflat sticle PP

Pasul 1

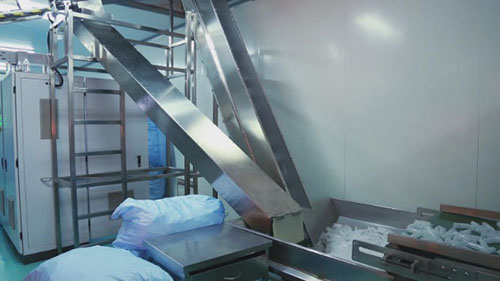

Stație de încărcare preformă:
O mulțime de preforme sunt introduse în buncăr, apoi sistemul de alimentare cu preforme rotative transportă preforme prin transportorul de ridicare. Încărcare independentă a preformei cu șurub cu interval controlat de preformă orizontală independent.

1
2

Pasul 2

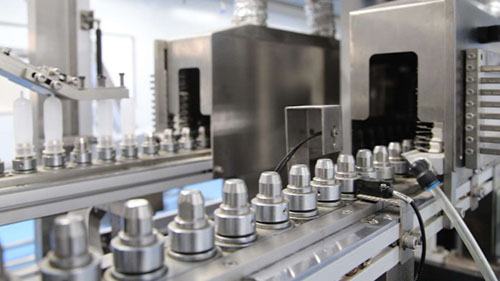

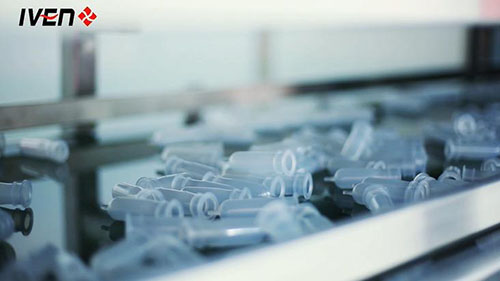

Dispunere separată, rotație, mecanism de aranjare a șurubului de echidistanță pentru preformă:
Preformele sunt împărțite cu distanță egală și transmise pe discul rotativ vertical, apoi rotite cu 180 de grade și mutate pe un alt disc de aranjare a preformelor orizontale. Fără blocaj preform și fără abatere cu poziția exactă.

3

Pasul 3

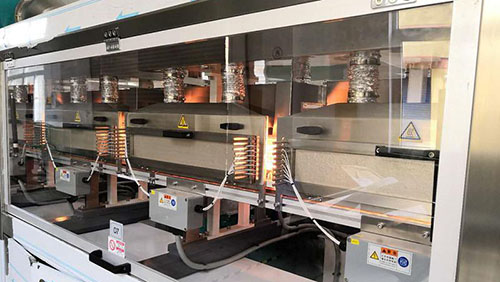

Preform încălzire:
Design de cutie de iluminat cu două rânduri de încălzire, o bună disipare a căldurii, înlocuire și întreținere ușoare

4
5

Pasul 4

Mecanismul de preformare, preformare și transmisie a sticlei:
Transmisie servo flexibilă servo deschisă, came de prindere a degetelor fără resturi de plastic și pulbere pentru a asigura calitatea produsului.

6
7

Pasul 5

Mecanism independent de etanșare și întindere:
Adoptă un design separat de etanșare, care nu interferează unul cu celălalt. Etanșare bună pentru a sufla sticla, fără scurgeri. Tija de întindere este acționată de un singur sistem servo.

8

Pasul 6

Mecanismul de deschidere și închidere a matriței:
Atunci când preformele sunt transmise către stația de suflare a sticlelor, sistemul servo acționează brațul oscilant pentru a împinge balama pentru mișcarea de deschidere și închidere pentru a realiza o activitate bilaterală.

9

Pasul 7

Mecanism de conectare:
Sticlele finite sunt scoase din stația de suflare a sticlelor. Manipulatorii mecanismului de conectare le ridică și le transmit manipulatorului mașinii de spălare-umplere-etanșare pentru a realiza producția de conexiuni automate.

Avantaje:

1. Servomotor și stabil în timpul mișcărilor de mare viteză, poziționarea este precisă, durabilă, iar costul de întreținere este redus.
2. Cam degetele de prindere fără resturi de plastic și pulbere pentru a asigura calitatea produsului.
3. Capacitate mare de producție: variază de la 4000-15000 sticle pe oră.
4. Structura lanțului integral închis, distanța centrală precisă, inelele și alte obiecte străine nu pot intra în lanț, întreținere ușoară.
5. Etanșarea nu scapă de aer, îmbunătățește eficiența suflării, scurtează timpul de formare a sticlei.

Specificatii tehnice:

Eutem  Modelul mașinii
CPS4 CPS6 CPS8 CPS10 CPS12
Capacitatea de producție 500 ml 4000BPH 6000BPH 8000BPH 10000BPH 12000BPH
Înălțimea maximă a sticlei mm 240 230
Înălțimea maximă a preformei (cu gât) mm 120 95
Aer comprimat (m³ / min) 8-10bar 3 3 4.2 4.2 4.5
20 bar 2.5 2.5 4.5 6.0 10-12
Apă răcită (m³ / h) 10 ° C (presiune: 3,5-4bar) 8 CP 4 4 7,87 7,87 8-10
Apa rece 25 ° C (presiune: 2,5-3bar) 6 10 8 8 8-10
Greutate T 7.5 11 13.5 14 15
Dimensiunea mașinii (cu încărcare preformă) (L × W × H) (MM) 6500 * 4300 * 3500 8892 * 4800 * 3400 9450 * 4337 * 3400 10730x4337x3400 12960 × 5477 × 3715
4

Mașină de spălare-umplere-etanșare a sticlelor PP

Pasul 1

Stație de alimentare cu sticle
Adoptă o legătură directă între linia de transport și roata cadranului pentru alimentarea sticlei, prinde gâtul de sticlă pentru a-l transporta, cu aer comprimat curat pentru a accelera livrarea, fără zgâriere.

11
12

Pasul 2

Stație de spălare a aerului ionic
Principiul și procesul de curățare sunt: ​​răsturnați sticla; conducta de aspirație ridică camera pentru a acoperi gura sticlei; conducta de aer ionic se ridică, de asemenea, la sticlă cu came; aerul comprimat este suflat în țeava de suflare pentru a curăța sticla din sticlă;
Și suge simultan particulele antrenate în fluxul de aer din sticlă.

13
14

Pasul 3

Benzinărie
Sticlele de plastic spălate sunt transportate către stația de umplere prin manipulator, duza de umplere urmărește sticlele de plastic pentru umplere. Partea superioară a stației de alimentare este echipată cu un rezervor de echilibrare a lichidului cu presiune constantă. Când lichidul umple rezervorul de echilibru și ajunge la nivelul de reglare, supapa cu membrană pneumatică de alimentare cu lichid se închide.

15
16

Pasul 4

Stație de etanșare la topire la cald
Această stație este utilizată în principal pentru sudarea-sigilarea capacului sticlei de perfuzie din plastic după umplere. Adoptă plăci de încălzire duble pentru a încălzi capacele și orificiile pentru sticle separat, termina sudarea etanșării în tipul topit la cald fără contact. Temperatura și timpul de încălzire sunt reglabile.

17

Pasul 5

Stație de alimentare cu sticle
Sticlele sigilate sunt transportate către pista de ieșire a sticlei prin stația de ieșire a sticlelor și intră în următorul proces.

18
19

Avantaje:

1. Cu umplere precisă; evacuarea precisă a aerului, poate controla gradul de deformare al sticlei după sterilizare.
2. Fără sticlă fără umplere, fără sticlă fără capac.
3. Poate atinge capacități de până la 15.000 BPH, în funcție de cererea clientului.
4. Există diferite tipuri de capace care pot fi aplicate pe flaconul final: capac sigilat Euro; Capac de irigare sigilat; Capac cu filet; Dop și capac din aluminiu.
5. Are o funcție completă de curățare și sterilizare conformă GMP.

Specificatii tehnice:

Eutem Modelul mașinii
XGF (Q) / 30/24/24 XGF30 / 30/24/24 XGF (Q) / 36/30/36 XGF (Q) / 50/40/56
Capacitatea de producție 100 ml 7000BPH 7000BPH 9000BPH 14000BPH
  500 ml 6000BPH 6000BPH 7200BPH 12000BPH
Dimensiunea sticlei aplicabile ml 50/100/250/500/1000
Consumul de aer 0,5-0,7Mpa 3m3 / min 3m3 / min 3m3 / min 4-6m3 / min
Consumul WFI 0,2-0,25Mpa   1-1,5m3 / h
Greutatea mașinii T 6 6.5 7 9
Dimensiunea mașinii mm 4.3 * 2.1 * 2.2 5,76 * 2,1 * 2,2 4,47 * 1,9 * 2,2 6.6 * 3.3 * 2.2
Consum de energie Motorul principal 4 4 4 4
Oscilator cu capac 0,5 0,5

0,5

0,5 * 2
Aerul ionic 0,25 * 6 0,25 * 5

0,25 * 6

0,25 * 9
Motor transportor 0,37 * 2 0,37 * 2

0,37 * 2

0,37 * 3
Placă de încălzire 6 * 2 6 * 2

6 * 2

8 * 3

Caracteristica liniei de producție:

1. Poate satisface producția de dimensiuni diferite (100-1000ml).
2. S-a aplicat atât pentru sticla PP standard, cât și pentru sticla PP moale auto-colapsată.
3. Aplicați la diferite forme de containere: rotunde, ovale, neregulate etc.
4. Capacitate mare de producție: variază de la 4000-15000 sticle pe oră.
5. Materia primă irosită pentru producerea unei sticle de 500 ml PP este egală cu 0%.

Cerere în spital:

Close up saline bottle and saline drop with blur background. Illness treatment. Health insurance plan. Medical Benefits. Reimbursement. Medical expenses. image for illustration, copy space, article.
